| 产品特性：电弧发生器 | 是否进口：否 | 产地：苏州 |
| 加工定制：是 | 品牌：其他 | 型号：ATM-1699AG |
| 电极材料：镍钨合金 | 电极结构：支持半圆弧 / 平头两种电极 | 移动速度范围：0–10 mm/s 连续可调 |
| 速度控制精度：±1% | 移动距离精度：±1% | 标准分离速率：2.5 mm/s、5.0 mm/s 两档 |
| 驱动方式：步进电机 | 控制方式：7 寸中文触摸屏 | 供电电源：AC 220V / 100W |
| 外形尺寸：410 × 330 × 385 |
IEC63027 Table5电弧测试 ATM1699-AG双速率覆盖全部工况

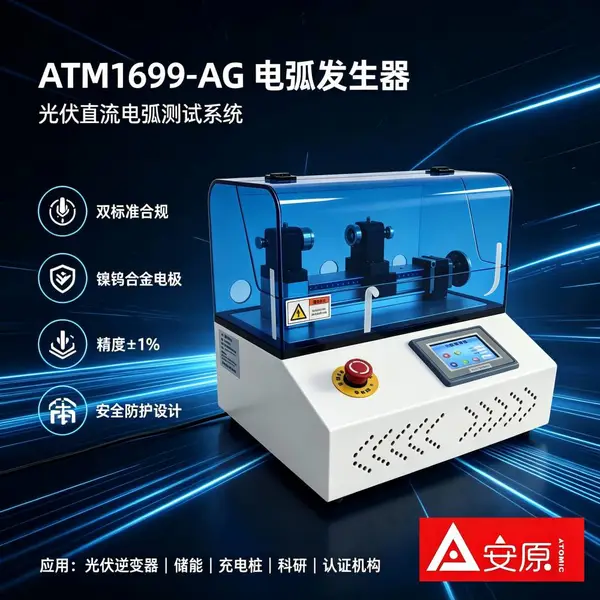

ATM1699-AG 直流电弧发生器
光伏直流电弧故障测试专用设备 | 双标准适配
ATM1699-AG 直流电弧发生器是苏州安原仪器有限公司研发的光伏直流电弧故障测试专用设备。该设备严格依据 UL 1699B-2018 和 IEC 63027-2023 两大***设计制造，用于光伏系统中AFCI（电弧故障保护装置）和AFDE（电弧故障检测设备）的检测与保护功能验证。
设备采用镍钨合金球-环电极结构，通过丝杆伺服驱动精密控制电极分离速率，速度精度达±1%。配备7寸中文触摸屏控制器，支持点动/连动双模式操作，参数可保存记忆。整体设计紧凑，仅410×330×385mm，台式/壁挂两用，开箱即用。
· 双标准合规：同时符合 UL 1699B-2018 和 IEC 63027-2023 标准，一台设备满足全球认证测试需求。

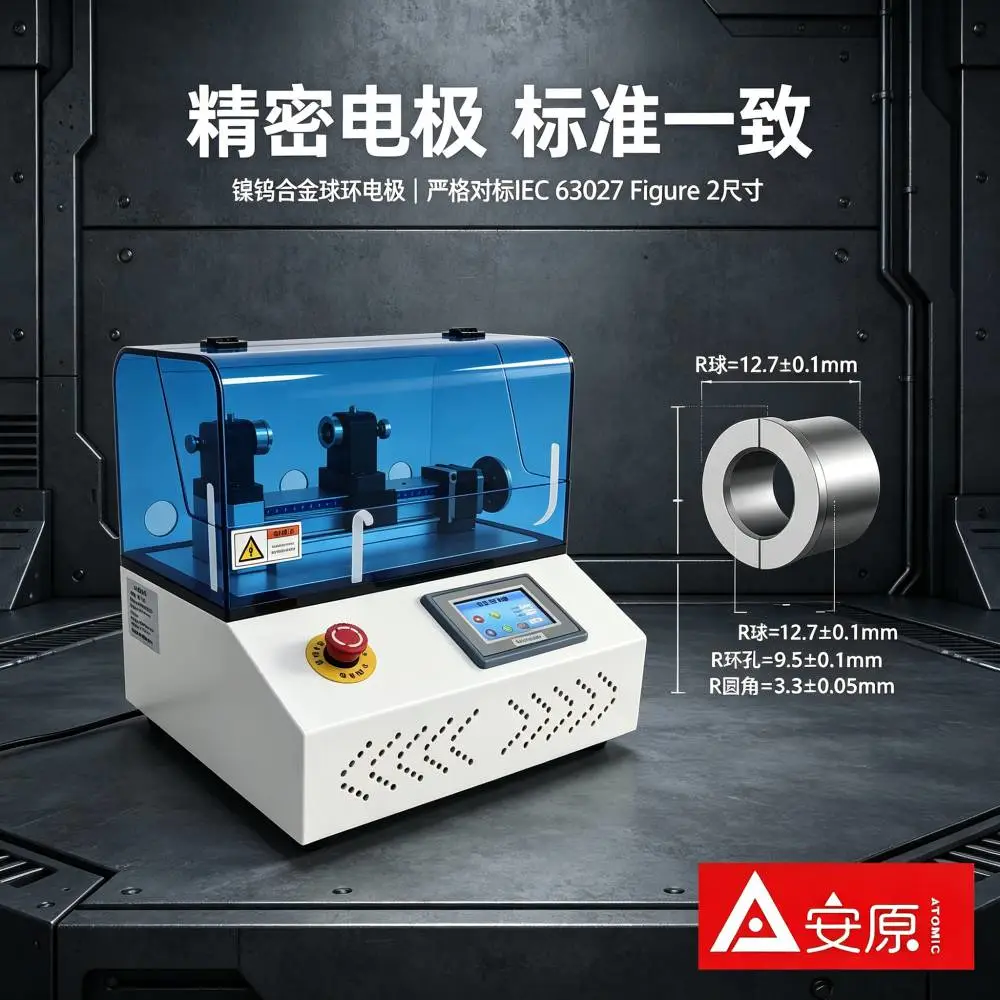

· 镍钨合金电极：90%钨+10%镍铜合金，高熔点耐烧蚀，严格对标IEC标准尺寸和材料要求。
· 精密驱动：丝杆+步进电机驱动，速度精度±1%，距离精度±1%，确保测试重复性。
· 触屏智能控制：7寸中文触摸屏，点动/连动双模式，实时坐标显示，参数保存记忆。
· 双速率工况：2.5mm/s 和 5.0mm/s 两档分离速率，覆盖 IEC Table 5 全部5组测试条件。

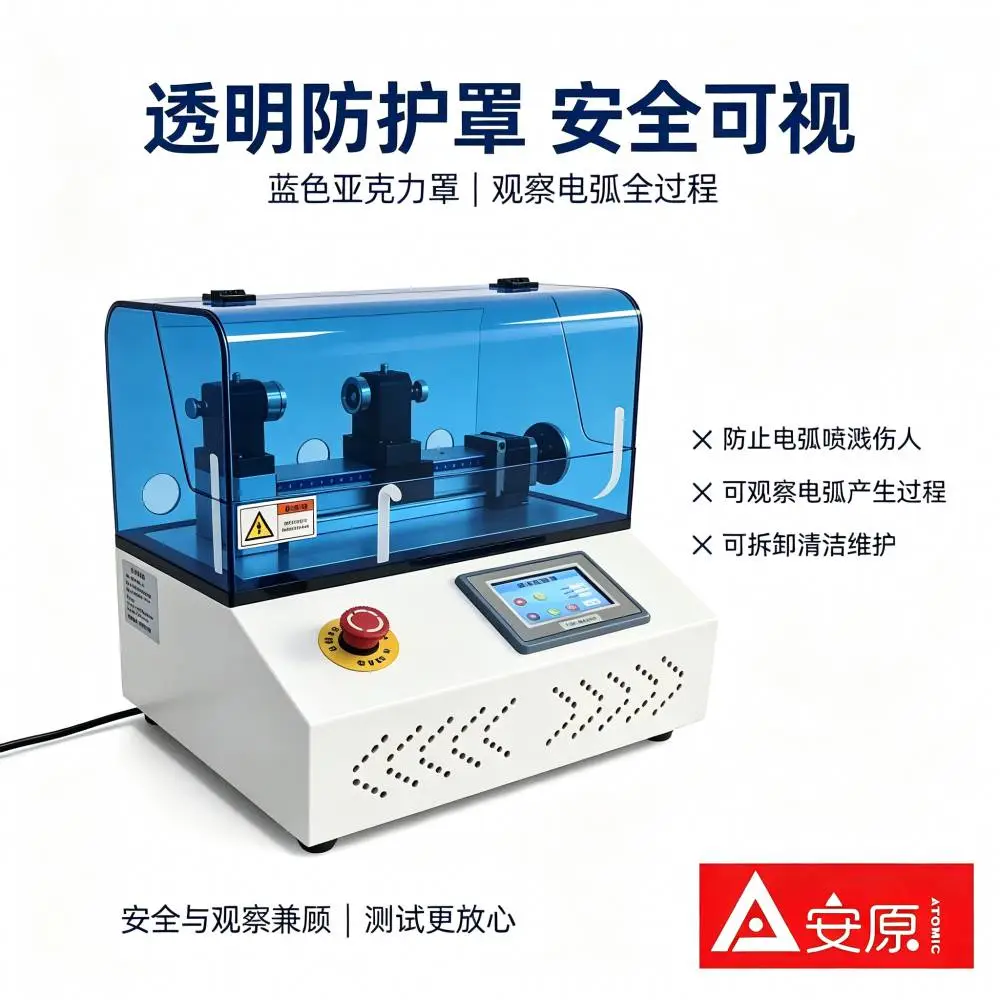

· 安全防护设计：透明亚克力防护罩 + 急停按钮 + 电极绝缘座隔离，三重安全保障。
| 产品型号 | ATM1699-AG |
| 产品类型 | 直流电弧发生器 / 电弧发生器测试系统 |
| 执行标准 | UL 1699B-2018、IEC 63027-2023 |
| 电极材料 | 镍钨合金（90%钨 + 10%镍铜） |
| 电极结构 | 球-环（Ball and Ring）结构 |
| 移动速度范围 | 0–10 mm/s 连续可调 |
| 速度控制精度 | ±1% |
| 移动距离精度 | ±1% |
| 标准分离速率 | 2.5 mm/s、5.0 mm/s |
| 驱动方式 | 丝杆传动 + 步进电机 + 直线滑台 |
| 控制方式 | 7寸中文触摸屏，点动/连动双模式 |
| 供电电源 | AC 220V / 100W |
| 外形尺寸 | 410 × 330 × 385 mm |
| 安装方式 | 台式 / 壁挂两用 |
· 光伏逆变器AFCI/AFDE认证测试
· 储能系统电弧故障检测验证
· 充电桩直流电弧测试
· 科研院校教学实验
· 第三方检测认证机构
· 产线批量抽检
Q：什么是直流电弧发生器？
A：直流电弧发生器是用于光伏系统中模拟直流电弧故障发生的专用测试设备。通过精密控制两个电极从接触到分离的速率，产生标准可控的直流电弧，用于验证AFCI（电弧故障保护装置）或AFDE（电弧故障检测设备）的检测与保护功能是否符合标准要求。
Q：ATM1699-AG电弧发生器符合哪些标准？
A：ATM1699-AG直流电弧发生器同时符合 UL 1699B-2018 和 IEC 63027-2023 两大***，电极尺寸、测试条件均严格对标标准要求，一台设备可满足全球认证测试需求。
Q：电弧发生器的电极材料是什么？
A：ATM1699-AG采用镍钨合金球-环电极（Class 1 tungsten nickel copper alloy，90%钨+10%镍铜），高熔点、耐电弧烧蚀，尺寸稳定性好，表面抛光至0.1μm以上，确保电弧产生稳定一致，测试结果可重复。
Q：电弧发生器的应用领域有哪些？
A：主要应用领域包括：光伏逆变器AFCI/AFDE认证测试、储能系统电弧故障检测验证、充电桩直流电弧测试、科研院校教学实验、第三方检测认证机构、产线批量抽检等。
Q：电弧发生器的分离速率有哪几档？
A：ATM1699-AG支持两档标准分离速率：2.5mm/s和5.0mm/s。其中2.5mm/s对应Test 1低速工况，5.0mm/s对应Test 2-5高速工况，完全覆盖IEC 63027 Table 5全部5组测试条件。
Q：ATM1699-AG的控制方式是什么？
A：采用丝杆+步进电机+7寸中文触摸屏的控制方式。支持点动和连动两种操作模式，可实时显示当前坐标、点动速度和距离，参数可保存记忆，开机自动加载上次设定值，操作简单，特殊定制可外接PC。
